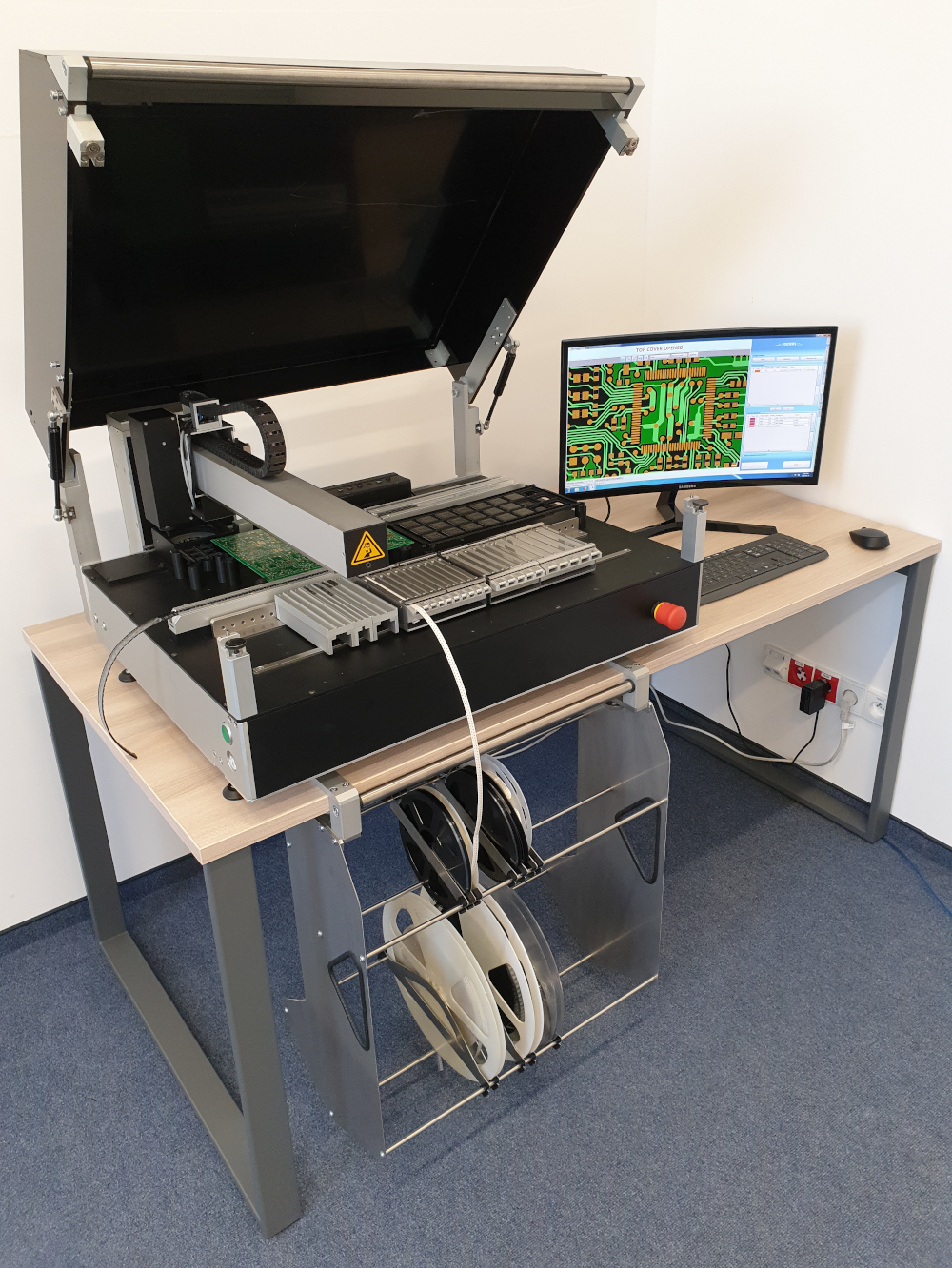

P10 - automat do montażu SMD z centrowaniem optycznym oraz dyspenserem

DANE TECHNICZNE Zakres ruchu głowicy max. 400x500mm Rodzaj i wielkość elementów od 0402 do 30x30 mm min pitch 0,4mm Rodzaj opakowania elementów taśmy / listwy / tacki / elementy luzem Centrowanie elementów bezstykowo - system kamerowy Wydajność automatu do 600 el/godz Wydajność dyspensera do 8000 dot/godz Ilość podajników do 80 x 8mm - taśm - podajnik ręczny typu "strips " oraz 2 x (300 x 200mm) - IC-tray przy 200 x 300mm PCB Rozdzielczość dla osi X / Y - 0,008mm - liniały pomiarowe Dokładność pozycjonowania +/- 0,03mm Wymiary i waga 840 x 630 x 430 mm / ca. 75 kg Zasilanie 230V-50Hz -350W / 0,6 MPa - 15l/min

CHARAKTERYSTYKA automat do montażu SMD z centrowaniem optycznym elemntów automatyczna głowica układająca automatyczna głowica dozująca system kamerowy: top system kamerowy: bottom edytor plików CAD oraz Gerbera teach-in mode - elektroniczny manipulator automatyczny system analizy obrazu system operacyjny: Windows XP wprowadzanie danych: klawiatura PC / mysz graficzny panel użytkownika Zastosowanie produkcja prototypowa i małoseryjna przeznaczony do układania standardowych elementów SMD włącznie z "finepitch" oraz BGA , µBGA, CSP, QFN
