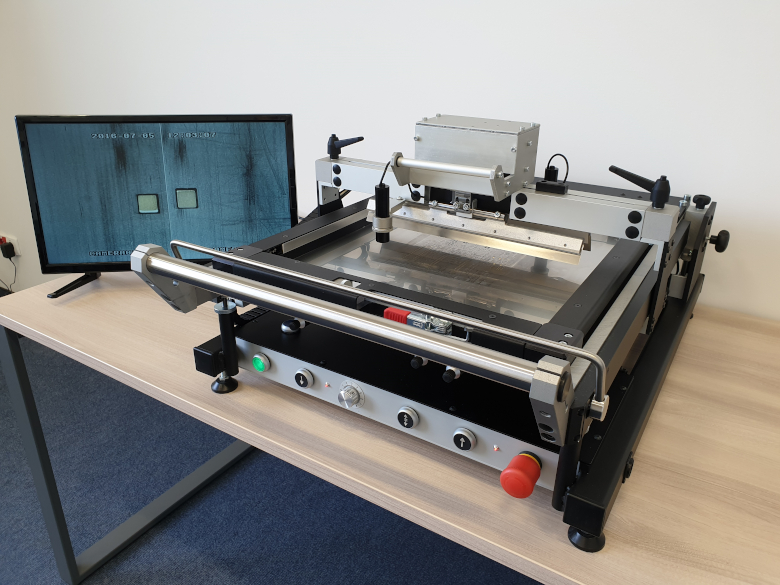

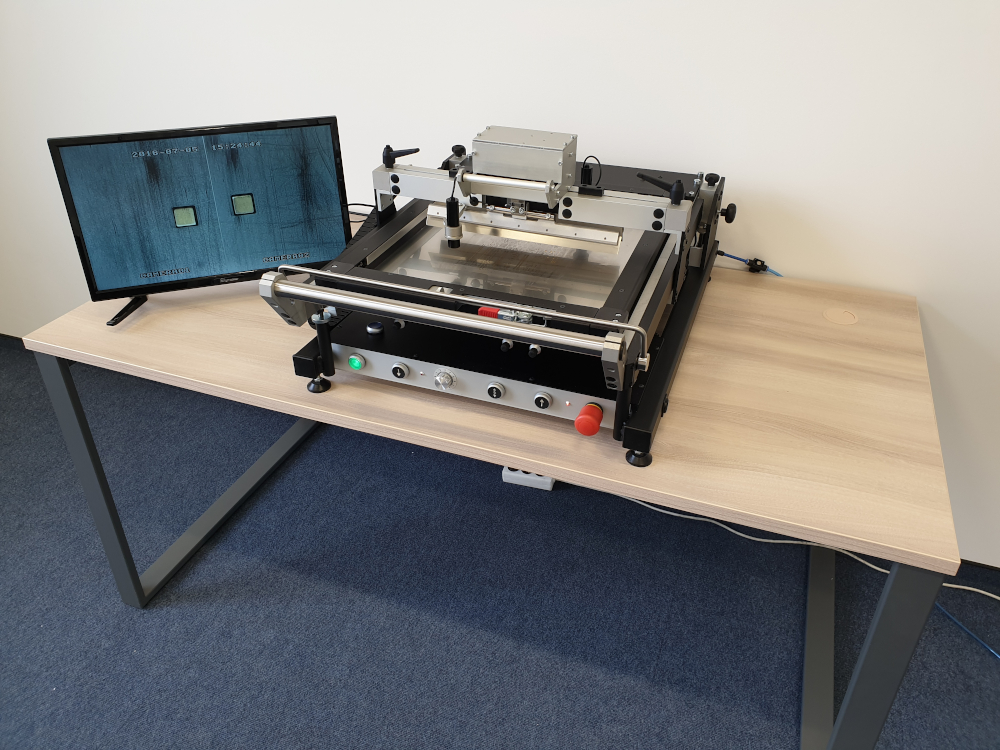

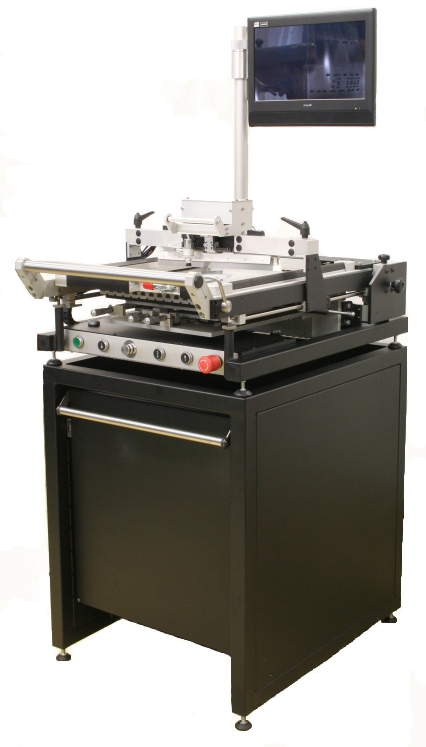

Drukarka szablonowa S40
- Półautomatyczna drukarka szablonowa z systemem kamerowym
- Dane techniczne:
- Rozmiar ramy
- maks. 550 x 470 mm
- rama szybkonapinająca szablon – 4 stronna
- możliwość stosowania ram o dowolnych wymiarach z uwzględnieniem wymiaru maksymalnego
- Rozmiar płytki drukowanej
- maks. 400 x 375mm
- Rozmiar powierzchni drukowanej
- maks. 350 x 340 mm
- System kamerowy
- semiautomatic pozycjonowania plytki
- 2 kamery CCD kolor / 17" monitor LCD
- Napęd rakli
- napęd elektryczny / prędkosc regulowana w zakresie 5 - 150mm/s (tol.+/-5%)
- programowanie dowolnej drogi automatycznego przesuwu rakli
- System rakli
- automatycznie przełączana głowica z podwójną raklą
- uniwersalne uchwyty do wkładow stalowych lub z tworzywa
- nacisk rakli regulowany w zakresie 0 – 200N
- regulowany kąt pochylenia rakli w zakresie 0 - 60°
- Nadruk
- jedno lub dwustronny
- Opuszczanie stolu
- automatyczne / zakres separacji Z=10 mm
- regulacja prędkosci separacji 0,2 - 4 mm/s
- Funkcje specjalne drukarki
- elektroniczny system kontroli procesu technologicznego
- Zakres regulacji położenia stołu - X, Y / Theta
- +/- 5 mm / +/- 2,0°
- Rozdzielczość pozycjonowania stołu
- +/- 0,01 mm
- Zasilanie
- 220 VAC / 200 W / sprężone powietrze 6 bar
- Wymiary / waga
- 860 x 650 x 400 mm / ca.86 kg
- Zastosowanie
- produkcja mało- lub średnioseryjna
- urządzenie przystosowane do sitodruku lub druku szablonowego
- nadruk kleju, pasty lutowniczej lub innych mediów na dowolnym podłożu
- minimalny odstęp środkow padów 0,3mm
|
|
|
|
