S60 Drukarka szablonowa     drukarki szablonowe
Opis

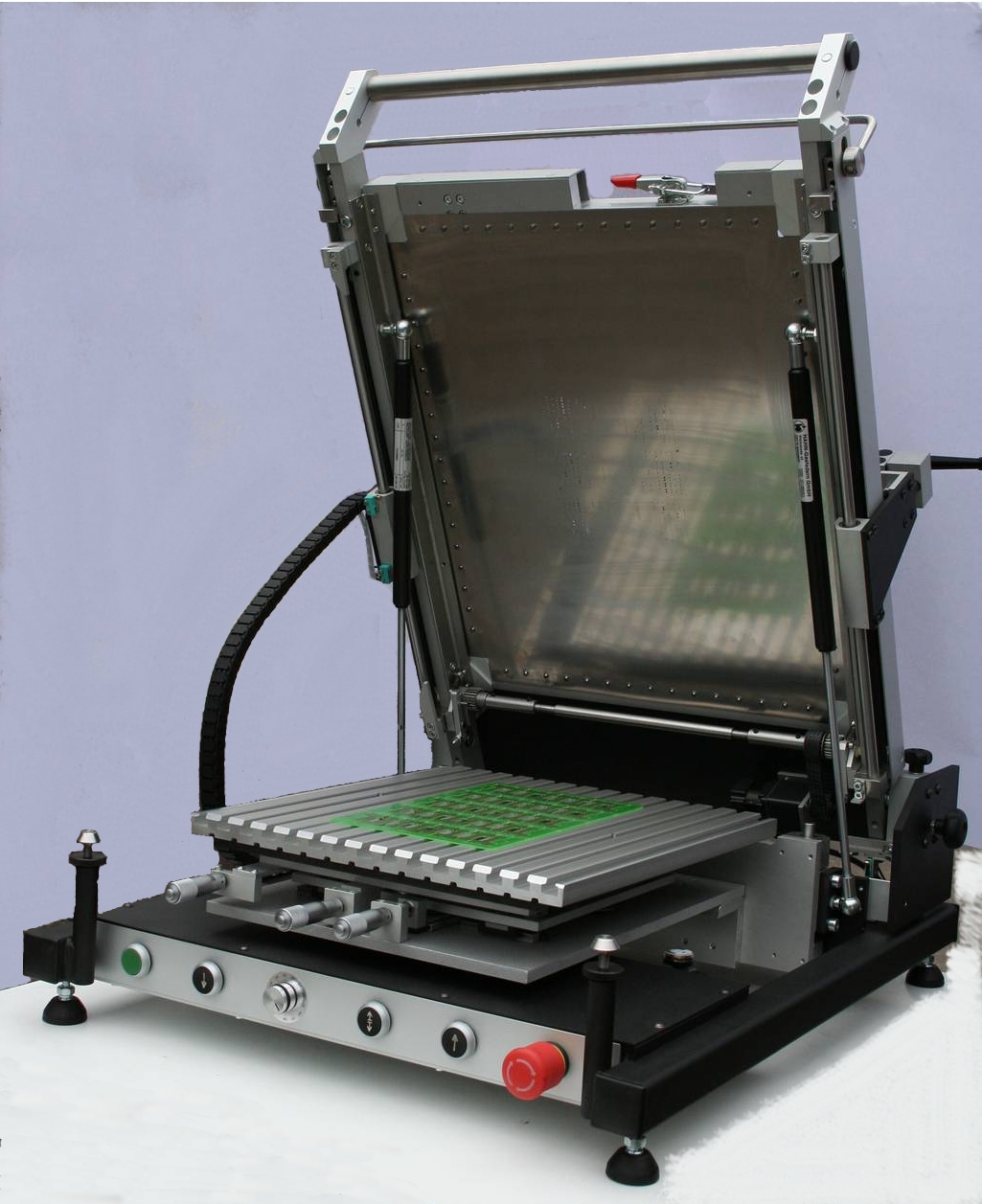

Drukarka szablonowa S60



  • Półautomatyczna drukarka szablonowa
  • Dane techniczne:
  • Rozmiar ramy
  • maks. 584 x 584 mm

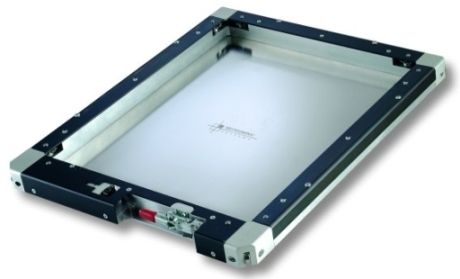

  • rama szybkonapinająca szablon – 4 stronna
  • możliwość stosowania ram o dowolnych wymiarach z uwzględnieniem wymiaru maksymalnego
  • Rozmiar płytki drukowanej
  • maks. 440 x 440mm
  • Napęd rakli
  • napęd elektryczny / prędkość regulowana 1 - 150mm/s (tol.+/-5%)
  • programowanie dowolnej drogi automatycznego przesuwu rakli poprzez zewnętrzny panel sterujący
  • programowanie pozostałych parametrów poprzez interface USB
  • System rakli
  • automatycznie przełączana głowica z podwójną raklą
  • uniwersalne uchwyty do wkładow stalowych lub z tworzywa
  • nacisk rakli regulowany w zakresie 0 – 200N
  • regulowany kąt pochylenia rakli w zakresie 0 - 60°
  • Nadruk
  • jedno lub dwustronny nadruk
  • Opuszczanie stołu ( separacja )
  • automatyczne / zakres separacji Z=10 mm
  • regulacja prędkości separacji w zakresie 0,2-4mm/s
  • Funkcje specjalne drukarki
  • elektroniczny system kontroli procesu technologicznego
  • Zakres regulacji położenia stołu - X, Y / Theta
  • +/- 12 mm / +/- 2,7°
  • Regulacja położenia wysokości ramy ( w osi Z )
  • 0 – 24 mm
  • Rozdzielczość pozycjonowania stołu
  • +/- 0,01 mm
  • Zasilanie
  • 220V AC / 300W / sprężone powietrze 8 bar
  • Wymiary / Waga
  • 860 x 750 x 400 mm / ok.90 kg
  • Zastosowanie
  • produkcja mało- lub średnioseryjna
  • urządzenie przystosowane do druku pasty dla elementów drobnorastrowych - fine pitch
  • urządzenie przystosowane do sitodruku lub druku szablonowego
  • nadruk kleju, pasty lutowniczej lub innych mediów na dowolnym podłożu
  • minimalny odstęp środków padów 0,3mm

Top of Page



możliwość zmian technicznych
