S1 Ручной трафаретный принтер    принтер трафарета
Описание

Ручной трафаретный принтер S1



  • Ручной трафаретный принтер S1
  • Технические данные:
  • Размер рамы
  • макс. 395 x 280 мм

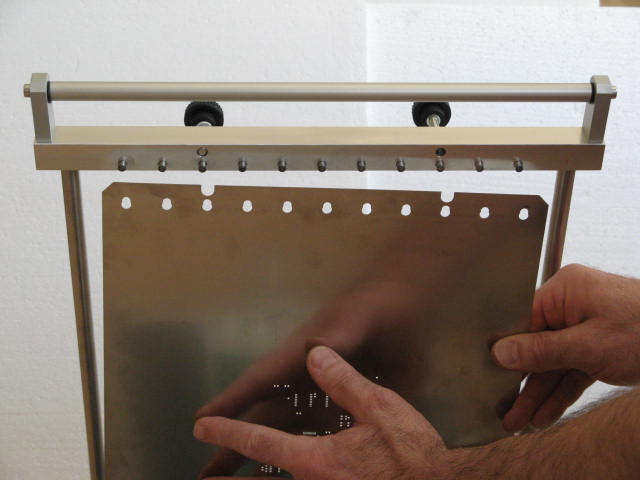

  • Быстронатягивающаяся 2-сторонняя рама
  • Размер печатной платы
  • макс. 350 x 250мм
  • Ракла
  • ручнайа
  • Печать
  • Одно- или двусторонняя печать
  • Регулировка установки высоты рамы (в оси Z)
  • 0-22 мм
  • Диапазон регулировки стола - X, Y / Theta
  • +/- 10 mm / +/- 2,0°
  • Разрешение позиционирования стола
  • +/-0,01 мм
  • Габариты
  • 530 x 370 x 130 мм / ca. 20 кг
  • Прикладная область
  • подходящий для маленького и среднего производства объема
  • предназначен также для плату с мелким шагом
  • минимальний шаг выводов микросхем 0,5 мм
