SXXL Полуавтоматический трафаретный принтер    принтер трафарета
Описание

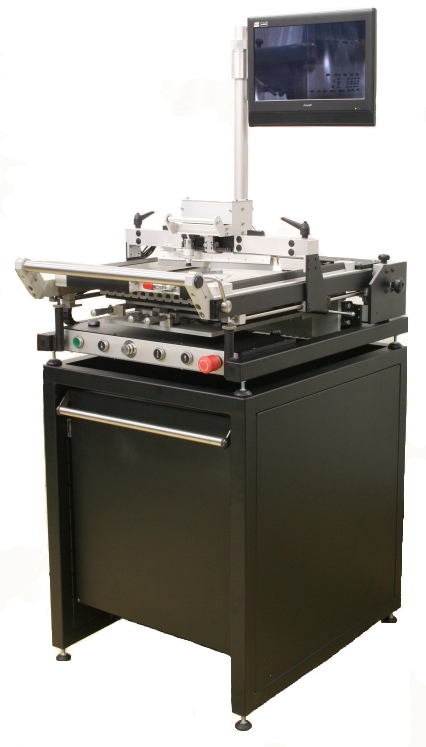

Полуавтоматический трафаретный принтер SXXL



  • Полуавтоматический трафаретный принтер - камерная система
  • Технические данные:
  • Размер рамы
  • макс. 1800 x 800 мм
  • Размер печатной платы
  • макс. 1600 x 650мм
  • Встроенная программа видео центровки
  • 2 Камеры CCD
  • Привод ракли
  • Электрический / Скорость ракли 1 - 150мм/с
  • Переключение ракли
  • автоматически переключаемая головка с двойной раклей
  • Универсальные держатели для стальных или пластмассовых вкладышей
  • Прижим ракли
  • Регулируется в диапазоне 0 - 200N
  • Печать
  • Одно- или двусторонняя печать
  • Автоматический спуск стола
  • Диапазон сепарации Z=8 мм
  • Скорость разделения трафарет - плата 0,2 - 4 мм/c
  • Диапазон регулировки стола - X, Y / Theta
  • +/- 12 mm / +/- 2,7°
  • Регулировка установки высоты рамы (в оси Z)
  • 0-24 мм
  • Разрешение позиционирования стола
  • +/-0,01 мм
  • Питание
  • 220В / 50 Гц / 300Вт / Сжатый воздух 6 bar
  • Габариты / Вес
  • 2000 x 950 x 650 мм / ca. 140 кг
  • Прикладная область
  • подходящий для маленького и среднего производства объема
  • предназначен также для плату с мелким шагом
  • минимальний шаг выводов микросхем 0,3 мм
  • минимальная подача клавиатур 0,3mm
