- Zakres ruchu głowicy
- max. 480x540mm
- Rodzaj i wielkość elementów
- od 0201 do 40 x 80 mm )
- min pitch 0,4mm
- Rodzaj opakowania elementów
- ta?my / listwy / tacki / elementy luzem
- Centrowanie elementów
- bezstykowo - system kamerowy
- Wydajność automatu
- do 1600 el/godz
- Iloćć podajników
- 33 automatycznych podajników taśmowych 8mm
- +40 podajników semiautomatycznych 8mm
- oraz 2 x (300 x 200mm) -tacki
- przy 200 x 300mm PCB
- Rozdzielczość
- dla osi X / Y - 0,008mm - liniały pomiarowe
- Dokładność pozycjonowania
- +/- 0,03mm
- Wymiary i waga
- 840 x 630 x 430 mm / ca. 95 kg
- Zasilanie
- 110-230V / 50-60Hz / 850W / 0,6 MPa - 30l/min
|

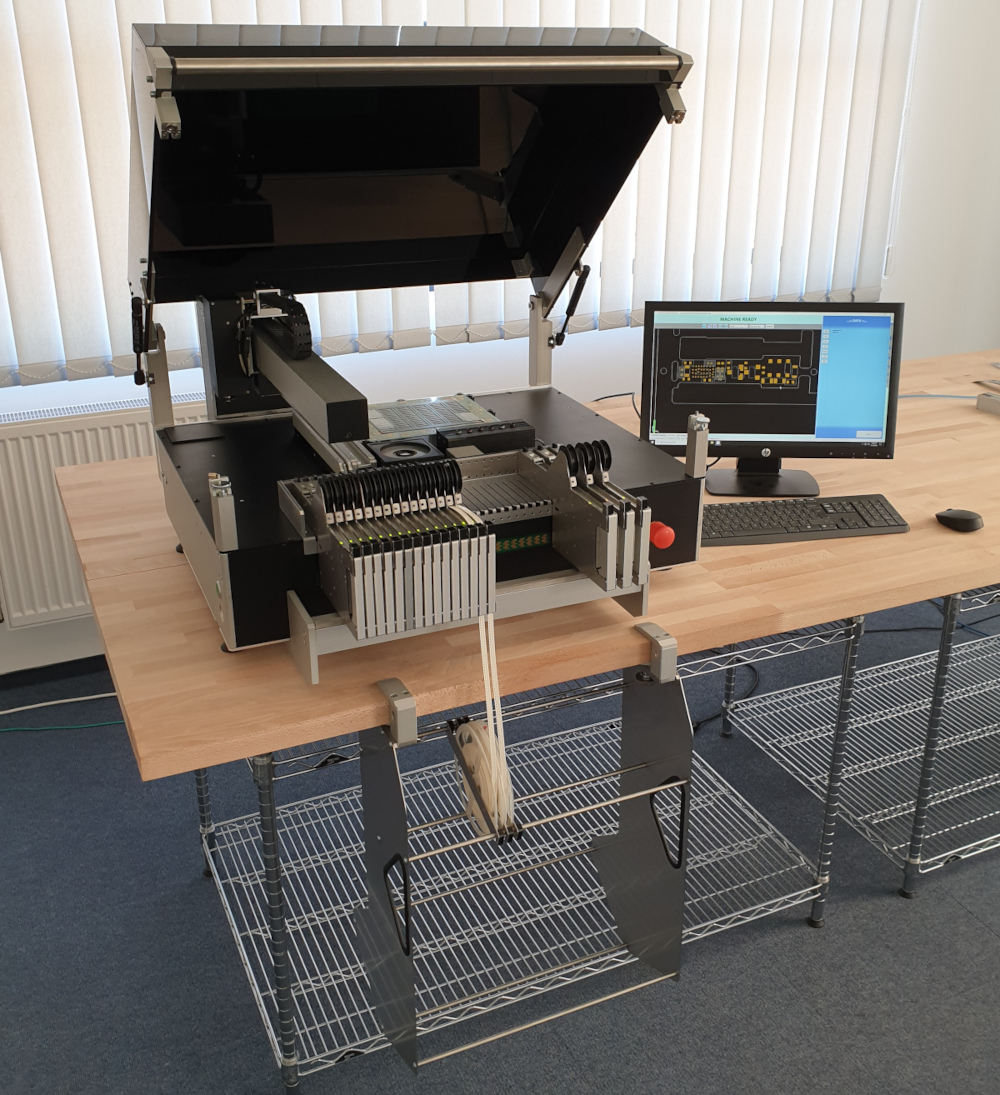

- precyzyjny automat SMD z systemem wizyjnym
- 1 x automatyczna głowica układająca
- automatyczny zmieniacz ssawek ( 6 gniazd )
- kamerowy system automatycznej korekcji punktów referencyjnych - top
- kamerowy system centrowania elementów - bottom
- edytor plików CAD oraz Gerbera ( wszystkie systemy CAD )
- inteligentny system podajników - CAN Bus
- automatyczny system analizy obrazu
- system operacyjny: Windows 10
- wprowadzanie danych: klawiatura PC / mysz
- panel użytkownika - PC oraz monitor LCD
- Zastosowanie
- produkcja prototypowa i małoseryjna
- przeznaczony do układania wszystkich rodzajów elementów SMD
|
