P40 automat do montażu SMD  montaż SMD
Opis

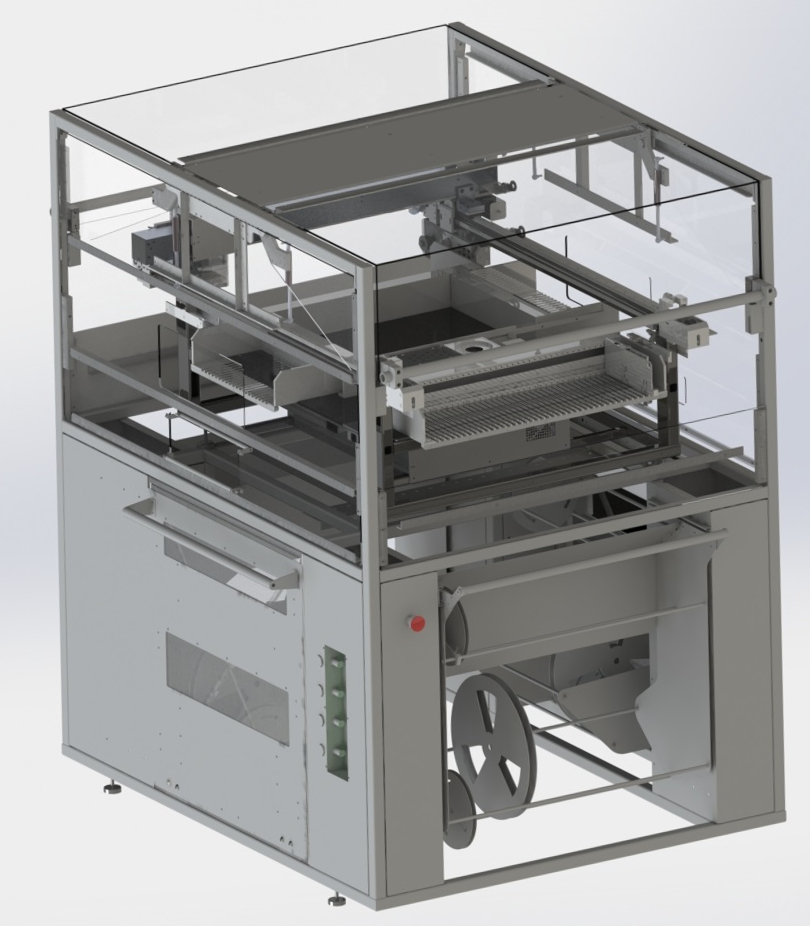

P40 automat do montażu SMD z centrowaniem optycznym elementów




  • DANE TECHNICZNE
  • Wielkosc plytki
  • max. 660x480mm
  • Rodzaj i wielkosc elementów
  • od 0201 do 40 x 80mm
  • min. pitch 0,4mm
  • Rodzaj opakowania elementów
  • tasmy / listwy / tacki
  • Centrowanie elementów
  • bezstykowo - system kamerowy
  • Wydajność automatu
  • 1 głowica - do 1800 el/godz
  • 2 głowice - do 2800 el/godz
  • 4 głowice - do 4800 el/godz
  • Ilość podajników
  • do 120 x 8mm - automatycznych inteligentnych podajników
  • Rozdzielczość
  • dla osi X / Y - 0,008mm - liniały pomiarowe
  • Dokladność pozycjonowania
  • +/- 0,03mm
  • Wymiary i waga
  • 1680 x 750 x 1300 mm / ca. 205 kg
  • Zasilanie
  • LI align="justify"> 110-230V / 50-60Hz / 1550W / 0,6 MPa - 25l/min
  • CHARAKTERYSTYKA
  • automat do montażu SMD z centrowaniem optycznym przystosowany do pracy w linii
  • do 4 głowic układających
  • zintegrowany conveyor o regulowanej szerokosci tasmy
  • SMEMA interfejs
  • automatyczny zmieniacz ssawek ( 12 gniazd )
  • kamerowy system automatycznej korekcji punktów referencyjnych - top
  • kamerowy system centrowania elementów - bottom
  • edytor plikow CAD oraz Gerbera ( wszystkie systemy CAD )
  • teach-in mode - elektroniczny manipulator
  • inteligentny system podajników - CAN Bus
  • automatyczny system analizy obrazu
  • system operacyjny: Windows 10
  • wprowadzanie danych: klawiatura PC / mysz
  • panel użytkownika - PC oraz monitor LCD
  • Zastosowanie
  • produkcja mało- oraz średnioseryjna
  • przeznaczony do układania wszystkich rodzajów elementów SMD

Top of Page



możliwosc zmian technicznych
