- Wielkosc płytki
- max. 660x480mm
- Rodzaj i wielkosc elementów
- od 0201 do 40 x 80mm
- min. pitch 0,4mm
- Rodzaj opakowania elementów
- tasmy / listwy / tacki
- Centrowanie elementów
- bezstykowo - system kamerowy
- Wydajność automatu
- 1 głowica układająca - do 1800 el/godz
- 2 głowice układające - do 2800 el/godz
- 4 głowice układające - do 4200 el/godz
- 1 głowica dozująca - do 8000 dot/godz
- Ilość podajników
- do 120 x 8mm - automatycznych inteligentnych podajników
- Rozdzielczość
- dla osi X / Y - 0,008mm - liniały pomiarowe
- Dokladność pozycjonowania
- +/- 0,03mm
- Wymiary i waga
- 1680 x 750 x 1300 mm / ca. 205 kg
- Zasilanie
- 110-230V / 50-60Hz / 1950W / 0,6 MPa / 30l/min
|

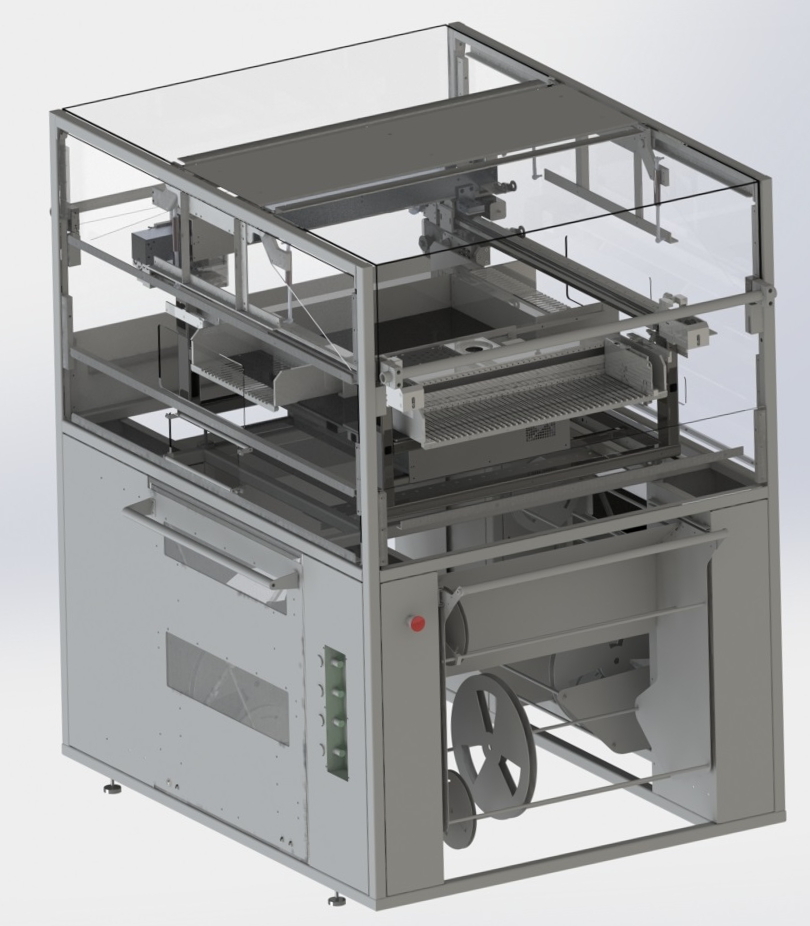

- automat do montażu SMD z głowicą dyspensera przystosowany do pracy w linii
- od 1 do 4 głowic ukladających
- możliwość zamontowania do dwóch głowic dozujących - klej / pasta / inne media
- zintegrowany conveyor o regulowanej szerokosci tasmy
- automatyczny zmieniacz ssawek ( 12 gniazd )
- kamerowy system automatycznej korekcji punktów referencyjnych - top
- kamerowy system centrowania elementów - bottom
- edytor plikow CAD oraz Gerbera ( wszystkie systemy CAD )
- inteligentny system podajników - CAN Bus
- automatyczny system analizy obrazu
- system operacyjny: Windows 10
- wprowadzanie danych: klawiatura PC / mysz
- panel użytkownika - PC oraz monitor LCD
- Zastosowanie
- produkcja mało- oraz średnioseryjna
- przeznaczony do układania wszystkich rodzajów elementów SMD
|
