S1 Drukarka szablonowa    drukarki szablonowe
Opis

Drukarka szablonowa S1


  • Drukarka szablonowa S1
  • Dane techniczne:
  • Wielkość szablonu
  • maks. 395 x 280 mm
  • dowolna długość i szerokość szablonu
  • system szybkiego napinania szablonu - 2 stronny
  • szablon z perforacją lub bez perforacji
  • Rozmiar płytki drukowanej
  • maks. 350 x 250 mm
  • Rozmiar powierzchni drukowanej
  • maks. 330 x 240 mm
  • Mocowanie płytki
  • precyzyjne kołki ustalajace , dowolne położenie kołków
  • Rakla
  • Ręczna z wkladka z tworzywa lub blachy stalowej
  • Drukowanie
  • urzadzenie przystosowane do dwustronnego nadruku płytek
  • Zmiana poziomu szablonu ( w osi Z )
  • 0 – 22 mm
  • Ruch stolika w osi - X, Y / Theta
  • +/- 10 mm / +/- 2°
  • Rozdzielczość przesuwu w osi X / Y
  • +/- 0,01 mm
  • Wymiary / waga
  • 530 x 370 x 130 mm / 20 kg
  • Zastosowanie
  • produkcja prototypowa lub małoseryjna
  • urzadzenie przystosowane do sitodruku lub druku szablonowego
  • nadruk kleju, pasty lutowniczej lub innych mediów na dowolnym podłożu
  • minimalny odstęp środka padów 0,5mm
  • Szablon z perforacją - dowolna długość i szerokość

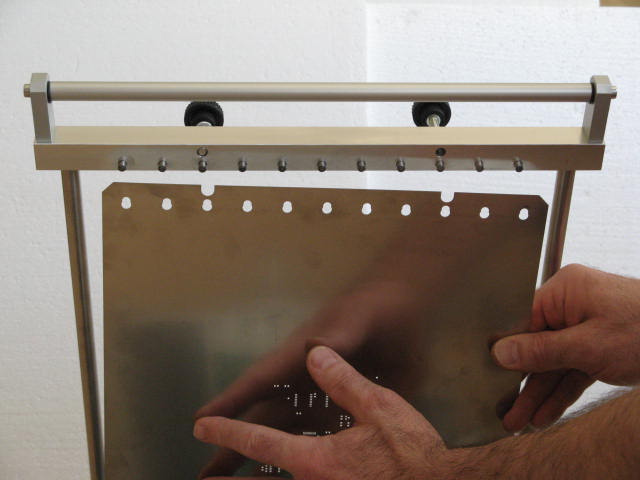

  • Montaż szablonu z perforacją
  • Mocowanie płytki drukowanej
