S50 Drukarka szablonowa	drukarki szablonowe

Opis

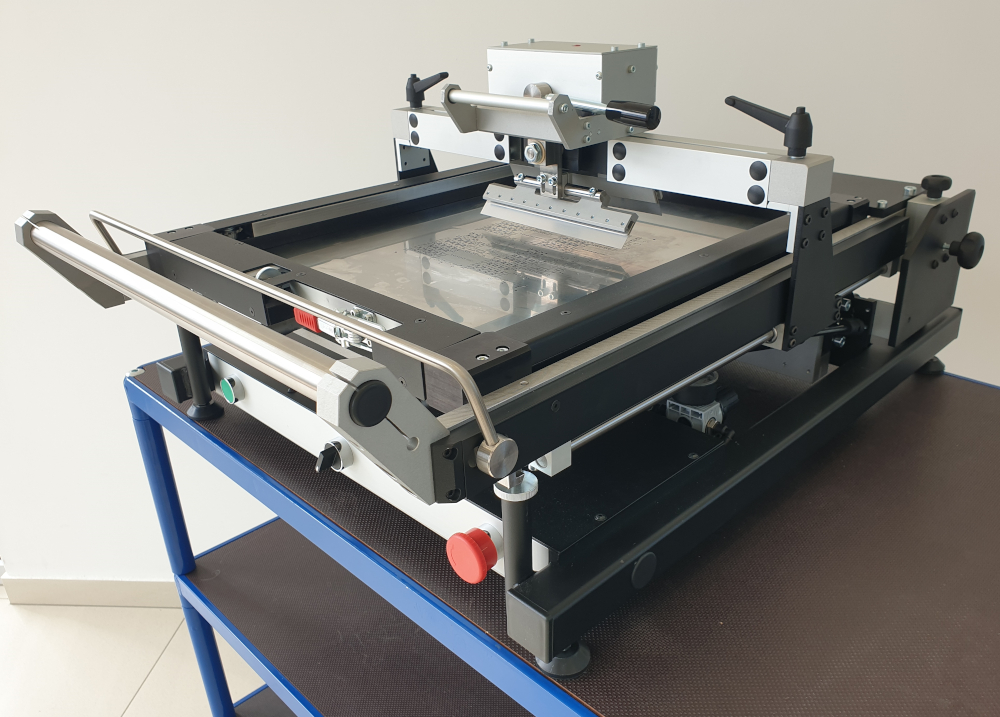

Drukarka szablonowa S50

Drukarka szablonowa z prowadzeniem rakli

Dane techniczne:

Rozmiar ramy

maks. 584 x 584 mm

rama szybkonapinająca szablon – 4 stronna

możliwość stosowania ram o dowolnych wymiarach z uwzględnieniem wymiaru maksymalnego

Rozmiar płytki drukowanej

maks. 440 x 440mm

Napęd rakli

ręczny

System rakli

ręcznie przełączana głowica z podwójną raklą

uniwersalne uchwyty do wkładow stalowych lub z tworzywa

nacisk rakli regulowany w zakresie 0 – 200N

regulowany kąt pochylenia rakli w zakresie 0 - 60°

Nadruk

jedno lub dwustronny

Opuszczanie stołu ( separacja )

automatyczne / zakres separacji Z=10 mm

regulacja prędkości separacji 0,2 - 4 mm/s

Zakres regulacji położenia stolu - X, Y / Theta

+/- 5 mm / +/- 2,0°

Rozdzielczość pozycjonowania stołu

+/- 0,01 mm

Zasilanie

Sprężone powietrze 6 bar

Wymiary / waga

860 x 750 x 550 mm / ca.85 kg

Zastosowanie

produkcja mało- lub średnioseryjna

urządzenie przystosowane do sitodruku lub druku szablonowego

nadruk kleju, pasty lutowniczej lub innych mediów na dowolnym podłożu

minimalny odstęp srodków padów 0,3mm
