S70 Drukarka szablonowa	drukarki szablonowe

Opis

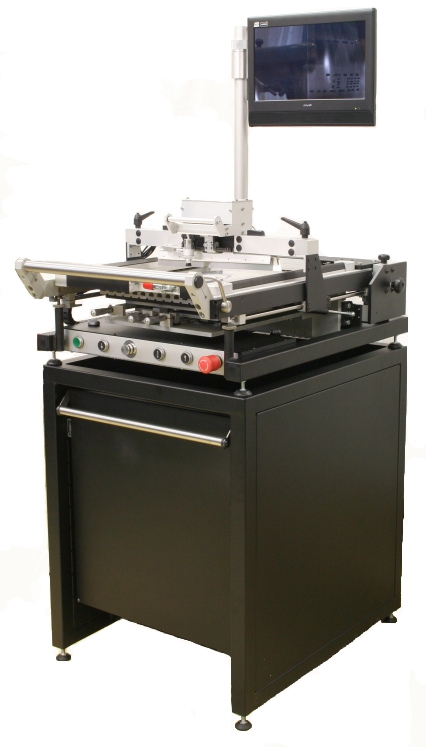

Drukarka szablonowa S70

Półautomatyczna drukarka szablonowa z systemem kamerowym

Dane techniczne:

Rozmiar ramy

maks. 584 x 584 mm

rama szybkonapinająca szablon – 4 stronna

możliwość stosowania ram o dowolnych wymiarach z uwzględnieniem wymiaru maksymalnego

Rozmiar płytki drukowanej

maks. 440 x 440mm

System kamerowy

semiautomatic pozycjonowania plytki

2 kamery CCD / 17" monitor LCD

Napęd rakli

napęd elektryczny / prędkosc regulowana w zakresie 5 - 150mm/s (tol.+/-5%)

programowanie dowolnej drogi automatycznego przesuwu rakli

programowanie pozostałych parametrów poprzez interface USB

System rakli

automatycznie przełączana głowica z podwójną raklą

uniwersalne uchwyty do wkładow stalowych lub z tworzywa

nacisk rakli regulowany w zakresie 0 – 200N

regulowany kąt pochylenia rakli w zakresie 0 - 60°

Nadruk

jedno lub dwustronny

Opuszczanie stolu

automatyczne / zakres separacji Z=10 mm

regulacja prędkosci separacji 0,2 - 4 mm/s

Funkcje specjalne drukarki

elektroniczny system kontroli procesu technologicznego

Zakres regulacji położenia stołu - X, Y / Theta

+/- 5 mm / +/- 2,0°

Rozdzielczość pozycjonowania stołu

+/- 0,01 mm

Zasilanie

220 VAC / 200 W / sprężone powietrze 6 bar

Wymiary / waga

860 x 750 x 450 mm / ca.95 kg

Zastosowanie

produkcja mało- lub średnioseryjna

urządzenie przystosowane do sitodruku lub druku szablonowego

nadruk kleju, pasty lutowniczej lub innych mediów na dowolnym podłożu

minimalny odstęp środkow padów 0,3mm
