RK460 piec rozpływowy    piec rozpływowy
Opis

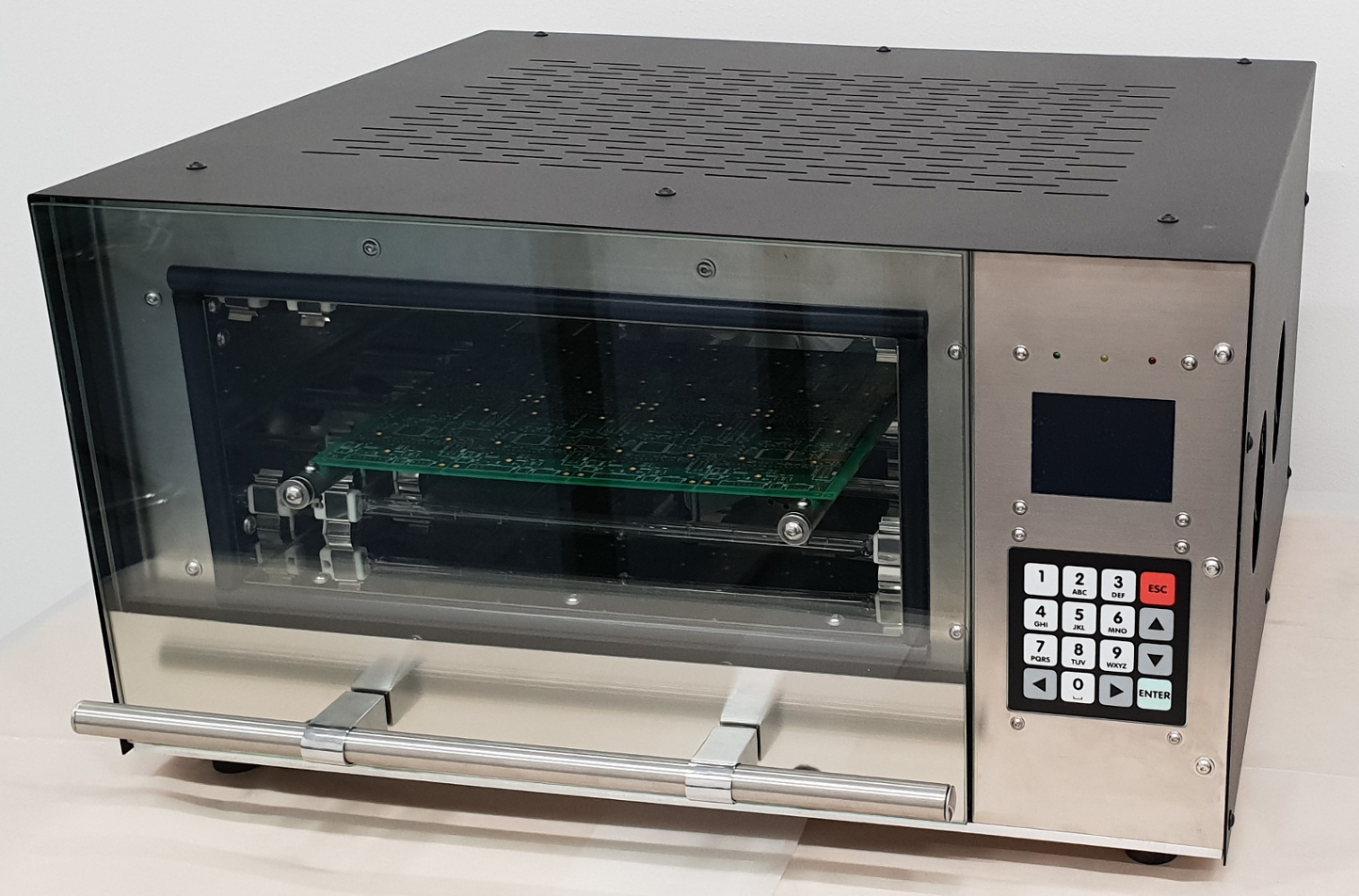

Piec rozpływowy RK460



  • Piec rozpływowy komorowy RK460
  • Dane techniczne
  • Przystosowany do lutowania bezołowiowego
  • tak
  • Sterowanie elementów grzejnych
  • elementy górne oraz dolne sterowane selektywnie
  • Rozmiar powierzchni grzejnej - górnych oraz dolnych
  • 460 x 410 mm
  • Wysokość płytki
  • max. 35 mm
  • Programowanie
  • programowanie dowolnych profili lutowniczych
  • automatyczne odtwarzanie zaprogramowanego profilu lutowniczego
  • System rozprowadzania ciepła
  • podczerwien + wymuszona cyrkulacja goracego powietrza
  • Zakres temperatur
  • 30 -300 °C
  • Czas trwania cyklu roboczego
  • 4-5 min. dla płytki 300x200mm
  • Cechy charakterystyczne pieca
  • Przyłącze Ethernet oraz USB
  • 6 stałych termoelementów wewnątrz komory grzejnej
  • 1 dodatkowe przyłącze wewnątrz komory grzejnej dla termoelementu na PCB
  • przyłącze kominowe – średnica 80mm
  • niskie zapotrzebowanie na energie -optymalne koszty użytkowania
  • przystosowany do dwustronnego lutowania płytek
  • możliwość lutowania elementow typu BGA
  • podwójny system cyrkulacji powietrza - szybkie chłodzenie płytek
  • możliwość zapisania w pamięci dowolnej ilości profili lutowniczych
  • Moc całkowita
  • max. 4800 W / średnio ok. 2000 W
  • Zasilanie
  • 380 VAC / 50-60Hz
  • Wymiary i waga
  • 675 x 630 x 300mm / ca.55kg

Top of Page


mozliwość zmian technicznych
